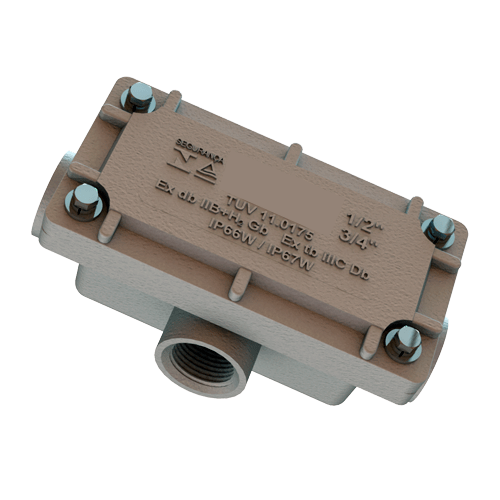

Condulete à Prova de Explosão – CLX
Conduletes, Invólucros, Caixas de passagem e derivação, para aplicação em Zona 1 ou 2 com tipo de proteção Ex d “à prova de explosão” para o grupo IIA ou IIB+H2, e para aplicação em Zona 21 ou 22 com tipo de proteção Ex tb“contra ignição de poeira”, para grupo IIIA, IIIB e IIIC, invólucro (Corpo e Tampa flangeadas), injetado em liga de alumínio fundido com baixos teores de cobre, fixação da tampa no corpo por parafusos de aço inox AISI 304, sob encomenda também fornecido com parafuso inox AISI 316, conjuntos destinados a serem utilizados como caixas na passagem de cabos e fios elétricos.
Descrição
Condulete à Prova de Explosão – CLX
Informações Técnicas:
Condulete à prova de explosão para uso em áreas classificadas
Fabricado em liga de alumínio fundido de alta resistência mecânica, fixação da tampa ao corpo através de parafusos em aço inox AISI 304, resistente a corrosão química, mecânica e exposição solar, acabamento em pintura eletrostática epóxi poliéster na cor cinza munsell 6.5.
Conjuntos destinados a serem utilizados como caixa de passagem, conexão ou derivação na passagem de cabos e fios elétricos. A construção permite até quatro entradas roscadas nas paredes laterais da caixa.
Para bitolas de 1/2” a 3/4” tampas fixadas com 04 parafusos de 1” a 2’‘ polegadas tampas fixadas com 06 parafusos e de 2.1/2” a 4” tampas fixadas com 10 parafusos. Invólucro a prova de explosão Exd IIB Gb IP66.
Apropriado para instalações em Zonas: 1 e 2 e 21 e 22
Configurações de posicionamento (E, C, LL, LR, LB, T, TB, e X).
Obs.: Entrada e saída de condutores deve ser feitas através de eletrodutos pesados NBR 5597, NBR 5598 ou prensa cabos a prova de explosão.
Características Construtivas:
Marcação:
Marcação para gases: Ex d IIB+H2 Gb
Marcação para poeiras: Ex tb lllC Db
IP66 / IP67.
Normas aplicáveis:
ABNT NBR IEC 60079-0:2008;
ABNT NBR IEC 60079-1:2009;
ABNT NBR IEC 60079-31:2011;
ABNT NBR IEC 60529:2009.
Portaria INMETRO n° 179 de 18/05/2010.
Informação adicional
Tipo | Caixa |
---|
